現代の電子機器、特に自動車、航空、産業制御、通信機器の分野では、高電圧サージの存在は一般的であるだけでなく、非常に危険です。これらのシステムにおける重要な負荷を一時的な電圧変動から保護するためには、高性能なサージサプレッサーの使用が不可欠です。その中でも、LT4363は、電流制限機能を備えた高電圧サージサプレッサーであり、その優れた性能と幅広い応用シナリオで広く注目されています。

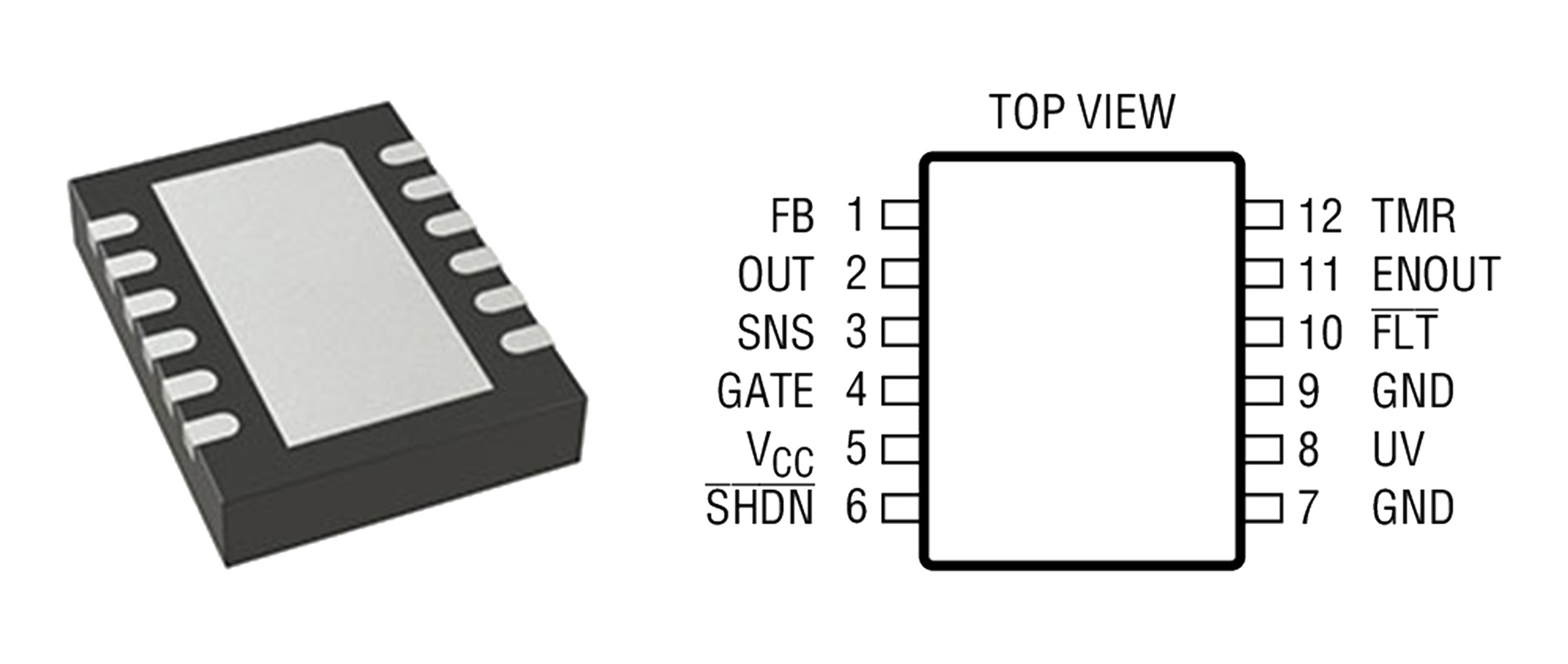

LT4363の動作原理の解析

LT4363は、外部NチャネルMOSFETのゲートを制御することで、出力電圧を制御および保護します。通常の動作中、LT4363はSNSピンとOUTピン間の電圧差を継続的に監視し、過電流状態を検出します。過電流やサージ電圧が検出されると、LT4363は迅速にMOSFETのゲート電圧を調整し、接続された負荷を保護するために出力電流または電圧を制限します。

LT4363には、高精度の電圧コンパレータも搭載されており、入力電源の電圧状態を監視します。過電圧または低電圧状態が検出された場合、システムへのさらなるダメージを避けるために、MOSFETが再びオンになるのを防ぎます。さらに、LT4363は調整可能なフォールトタイマーを備えており、TIMERピンに接続されたコンデンサの充電を制御することで、FETの電力消費を制限します。フォールトが持続する場合、システムの安全性を確保するためにMOSFETがシャットダウンされます。

技術的特徴と利点

Linear Technology（現在のAnalog Devices）によって設計されたLT4363は、以下のような高度な機能を統合しています:

高サージ耐性: LT4363は、100Vを超えるサージ電圧に耐えることができ、VCCクランプ技術を通じてシステムに堅牢な保護を提供します。

広い電圧範囲: 4Vから80Vの動作電圧範囲をサポートしており、コールドスタートアプリケーションのような大きなバッテリ電圧変動があるシナリオに最適です。

逆入力保護: -60Vまでの逆入力保護を提供し、システム全体の堅牢性を向上させます。

高速過電流制限: 5マイクロ秒未満の高速過電流制限能力を持ち、非常に短時間で過電流障害に対応し、システムの損傷を防ぎます。

柔軟な構成: ユーザーは実際のニーズに応じて出力クランプ電圧を調整でき、サージ時にも出力が安全範囲内に収まるようにします。

高精度の監視: 内蔵の高精度コンパレータが入力電源を監視し、過電圧および低電圧条件を監視することで、システムの安定した動作を確保します。

低消費電流: シャットダウンモードでは、LT4363の静止電流は7μA未満に低下し、システムの消費電力を効果的に削減します。

応用シナリオとケーススタディ

自動車分野では、LT4363は車内の電子機器を突然の電圧変動から効果的に保護します。例えば、エンジンの始動や停止時には、車載バッテリーが大きな電圧変動を引き起こす可能性があります。LT4363サージサプレッサーを使用することで、これらの電圧変動を安全な範囲内で制御し、車内電子システムの安定した動作を保証します。

LT4363は航空分野でも重要な役割を果たします。航空システムは電気環境に対して非常に高い要求を持っており、電圧変動が重大な結果を招く可能性があります。LT4363サージサプレッサーを組み込むことで、航空システムは雷撃や電磁パルスなどの極端な電気的課題に効果的に対応し、飛行の安全性を向上させます。

結論

全体として、LT4363は高性能サージサプレッサーとして、高電圧サージから電子システムを包括的に保護するだけでなく、さまざまな応用シナリオに柔軟に適応します。その高い信頼性、低消費電力、および柔軟な構成により、自動車、航空、産業制御などの分野で広く使用されており、先進的な電子機器保護に最適な選択肢となっています。
