マニホールド絶対圧（MAP）センサーは、20世紀後半に開発されて以来、燃料噴射式エンジンの最適化に重要な役割を果たし、エンジンの性能や燃料効率の向上に貢献しています。吸気マニホールドの圧力を測定することで、エンジン制御ユニット（ECU）はリアルタイムで空燃比を調整し、車両の走行性能を向上させ、排出ガスを削減します。

マニホールド絶対圧（MAP）センサーとは？ 車やトラックでの診断方法

MAPセンサーとは？

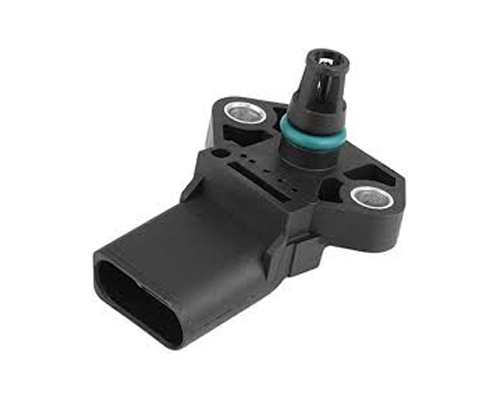

MAPセンサーは、エンジンの吸気マニホールド内部の圧力を測定します。車両のECUは、この情報を使用して適切な空燃比を計算し、点火時期を適切に調整することで、エンジンの性能、燃料効率、および排出ガス制御を最適化します。

マスエアフロー（MAF）センサーがエンジンに入る空気の量を測定するのに対し、MAPセンサーは圧力を測定し、エンジン管理のために異なるが同様に重要なデータを提供します。

MAPセンサーの仕組み

設置場所と機能の概要

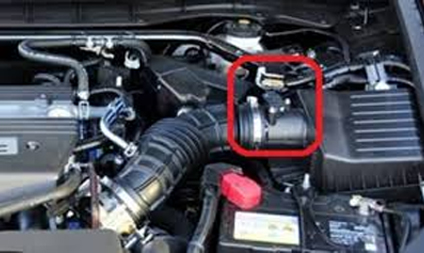

エンジンルームに設置されたMAPセンサー

吸気マニホールドの上または近くに設置されているMAPセンサーは、マニホールド圧力を電気信号に変換し、エンジン制御ユニット（ECU）に送信します。

詳細な動作と構成要素

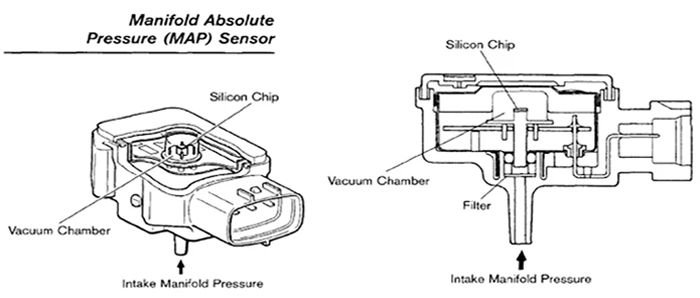

MAPセンサーの内部構成

MAPセンサーの動作方法:

- 圧力検出: センサーには、吸気マニホールド内の圧力変化を感知するダイアフラムが搭載されています。これらの変化は、エンジンの負荷、スロットルの位置、標高などの外部条件によって発生します。
- 信号変換: ダイアフラムが圧力の変化を感知すると、それが動き、センサーの電気抵抗が変化します。
- 信号処理: 抵抗の変化により、センサーが出力する電気信号の電圧または周波数が変わります。信号の種類は、センサーがアナログ、デジタル、または周波数ベースのものであるかによって異なります。
- データ伝送: 処理された信号はECUに送信され、これらの変動がマニホールド圧力として解釈されます。
- ECUによる計算: この情報を使用して、ECUは空燃比と点火時期を調整し、負荷の変化や運転条件に応じてエンジンの性能と効率を最適化します。

MAPセンサーの種類

MAPセンサーにはさまざまな種類があり、それぞれの車両の構成や性能要件に応じて適したものがあります:

アナログセンサー

機能: マニホールド圧力に応じて連続的な電圧信号を生成します。ECUはこの信号を解釈して燃料供給と点火時期を調整します。
使用: より単純な設計のため、古い車両モデルでよく使用されます。
利点: 実装が簡単で、通常はコスト効率が高いです。
制約: 精度が低いため、正確なデータが必要な最新のエンジンには適していません。

デジタルセンサー

機能: パルス幅変調信号を出力し、連続的な電流の代わりに電気パルスの一連でマニホールド圧力を表します。
使用: 複雑なエンジン管理システムを備えた最新の車両で好まれています。
利点: より正確でノイズに強く、読み取りの信頼性が向上します。
制約: より複雑で製造コストが高い傾向があります。

周波数ベースのセンサー

機能: 吸気マニホールド圧力に直接対応する周波数信号を生成します。
使用: 特に高性能エンジンでの特殊な用途で使用されます。
利点: 非常に正確な測定が可能で、エンジンの細かい調整が必要なアプリケーションに不可欠です。
制約: 一般的ではなく、より高度なECUプログラムが必要な場合があります。

図解

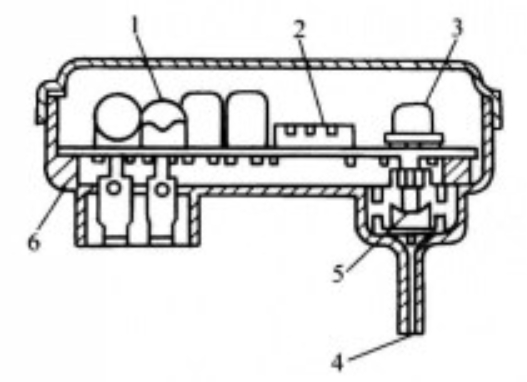

MAPセンサーの内部構成の詳細図

1: フィルター、2: ハイブリッド統合アンプ回路、3: 圧力変換要素、4: 吸気パイプ圧力、5: フィルター、6: シェル

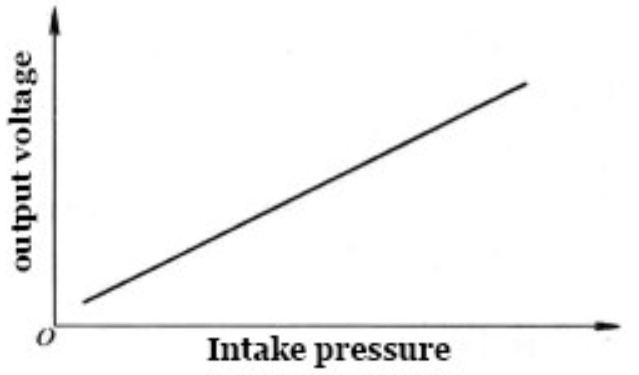

アナログMAPセンサーの吸気圧力に対する応答

解説: このグラフは、アナログセンサーの「吸気圧力」（x軸）と「出力電圧」（y軸）の直接的な関係を示しています。吸気圧力が増加すると、センサー出力電圧も比例して上昇し、アナログセンサーに典型的な予測可能で安定した応答パターンを示しています。

MAPセンサーの主な機能

MAPセンサーの役割は何ですか？

吸気マニホールド圧力センサー、またはマニホールド絶対圧力センサーは、現代のエンジン管理において重要な役割を果たしています。エンジンの負荷条件をマニホールド圧力データを通じてECUに伝えます。この重要な情報により、ECUはいくつかの重要なエンジン機能を効果的に制御します:

空燃比の調整:
ECUは、マニホールド圧力センサーのデータを使用して最適な空燃比を計算します。軽負荷条件では燃料効率を最適化するためにリーン混合が使用され、重負荷時にはエンジンの出力を最大化するためにリッチ混合が使用され、エンジンが最適な空燃比範囲で動作することを保証します。

点火時期の制御:
適切な点火時期は、効率的な燃焼とエンジン性能の向上に重要です。MAPセンサーは、ECUがシリンダー内の空燃比を正確に点火するためのタイミングを決定し、エンジンのノッキングを防ぎ、レスポンスを向上させるのに役立ちます。

ブースト圧の調整:
ターボチャージャーやスーパーチャージャーを備えたエンジンでは、MAPセンサーがブースト圧を監視します。このデータにより、ECUはターボやスーパーチャージャーの出力を制御し、過度な圧力による損傷のリスクを避けながら最適な性能を維持します。

排出ガス制御:
MAPセンサーは、ECUが適切な空燃比を維持するのを助け、完全な燃焼を保証します。これにより、未燃焼の炭化水素やその他の有害物質の排出を減少させ、排出ガスの制御に大きく貢献します。

高度補正:
大気圧は高度に応じて変化し、空気密度や燃料空気比に影響を与えます。MAPセンサーは、この変化を検知し、ECUが燃料供給を調整できるようにします。この調整により、さまざまな高度でエンジン性能が最適化されます。

ECUはMAPセンサーを含むさまざまなセンサーからのデータを統合し、エンジンの状態を監視し、運転上の問題に対応します。

マニホールドの通常の圧力範囲とは？

自然吸気エンジンでは、エンジン負荷や条件に応じて、マニホールド圧力は通常20〜100 kPaの範囲です。アイドリング時には、スロットルがほとんど閉じているため、圧力が低く（約20〜40 kPa）、高い真空が発生します。全開時には、スロットルが開き、マニホールドに多くの空気が入るため、圧力がほぼ大気圧（90〜100 kPa）に達します。

このグラフは、マニホールド圧力とセンサー出力電圧の関係を示しており、圧力が電気信号に変換される様子を示しています。

ターボチャージャーやスーパーチャージャーを搭載したエンジンでは、ブーストによって圧力範囲が大幅に高くなることがあります。これらのエンジンでは、ブーストレベルやターボチャージャー/スーパーチャージャーの仕様に応じて、マニホールド圧力が200 kPaを超えることがあります。

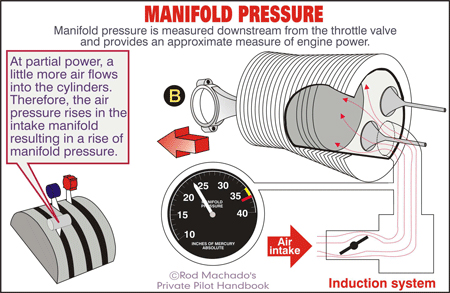

吸気系の図で、エンジンシステムにおけるマニホールド圧力の測定ポイントとコンポーネントを示しています。

MAPセンサーの性能に影響を与える追加要因

一般的には信頼性の高いMAPセンサーですが、いくつかの要因がMAPセンサーの性能に影響を与え、エンジンの問題を引き起こす可能性があります:

真空漏れ: 吸気マニホールドに接続された真空ラインに漏れがあると、圧力が正しく読み取れず、空燃比計算が不正確になり、エンジンの性能が低下する可能性があります。
電気的な問題: センサーに関連する配線やコネクターに問題があると、信号が失われたり、ECUに誤ったデータが送信され、エンジンの運転が不安定になったり、エンジンが停止したり、チェックエンジンライトが点灯することがあります。
センサーの汚染: 時間が経つと、特にブローバイが多いエンジンでは、センサーがオイルや汚れ、炭素堆積物で汚染される可能性があります。この汚染はセンサーの精度に影響を与え、圧力の読み取りが不正確になることがあります。

故障したMAPセンサーの一般的な症状

故障したMAPセンサーはいくつかの方法で症状を示し、車両の運転性や性能に影響を与えることがよくあります:

エンジンの不規則な動作: 故障したセンサーは、エンジンを過剰にリッチまたはリーンにして、アイドリングが不安定になったり、加速時にためらいがあったり、エンジンが停止したりすることがあります。
燃料効率の低下: 圧力の読み取りが不正確な場合、ECUが過剰な燃料を供給し、エンジンがリッチになり、燃費が悪化し、排出ガスが増加します。
排出ガスの増加: 故障したセンサーは、燃焼が不完全になり、未燃焼の炭化水素や一酸化炭素が排気に増加し、車両が排出ガステストに合格しない可能性があります。
チェックエンジンライト: センサーの問題の一般的な兆候は、チェックエンジンライトが点灯することです。OBD-IIスキャナーを使用して、センサーに関連する診断トラブルコードを取得し、正確な問題を特定するのに役立ちます。

MAPセンサーの使用方法

エンジン診断やメンテナンスでの役割を理解することが、MAPセンサーを効果的に使用するための鍵です:

エンジン診断: ダイアグノスティックツールやOBD-IIスキャナーを使用して、空燃比、点火時期、ブースト圧に関連する問題を特定するためにセンサーの出力を監視します。
センサーのテスト: マルチメーターを使用して、エンジンが作動している間にセンサーの電圧や信号の周波数を確認します。予想範囲外の読み取りがある場合、センサーを清掃または交換する必要があります。
故障したセンサーの交換: センサーが故障している場合、交換は通常簡単です。電気コネクタを外し、古いセンサーを取り外し、新しいセンサーを取り付けます。車両のECUとエンジンの仕様に合わせて互換性を確認してください。

MAPセンサーの健全性を保つためのメンテナンステクニック

MAPセンサーが正常に動作し続け、ECUに正確なデータを提供し続けるためには、以下のメンテナンステクニックを考慮してください:

定期的な点検: センサーに接続された真空ラインに摩耗、亀裂、切断の兆候がないか定期的に確認します。真空漏れを防ぐために、損傷したラインは交換してください。
センサーの清掃: センサーが汚れている、または汚染されている兆候がある場合、適切な電子クリーナーで清掃し、損傷を避けるためにメーカーの指示に従ってください。
性能の監視: 車両の性能を監視します。燃費が悪化したり、アイドリングが不安定になったり、エンジンが停止する場合は、専門家にセンサーを点検してもらってください。
品質の高い部品の使用: センサーを交換する場合は、常に高品質なOEM（オリジナル機器メーカー）の部品を選び、互換性と信頼性を確保してください。

結論

MAPセンサーは、燃料噴射制御、点火時期、ブースト調整に重要なデータを提供する、先進的なエンジン管理に不可欠なセンサーです。定期的なメンテナンスと故障したセンサーの迅速な交換により、エンジン性能、燃費、排出ガスの最適化を保証します。DIY愛好家であれプロのメカニックであれ、センサーの役割を理解し、その状態を維持することは、車両をスムーズに走らせ続けるために重要です。

よくある質問

1. 故障したMAPセンサーが引き起こす一般的な問題は何ですか？

故障したセンサーは、燃費の悪化、エンジンの失火、不安定なアイドリング、出力の低下、チェックエンジンライトの点灯を引き起こす可能性があります。

2. MAPセンサーをどのように清掃しますか？

バッテリーの接続を外し、センサーを取り外し、クリーナーを吹きかけて乾燥させてから再取り付けします。

3. MAPセンサーとMAFセンサーの違いは何ですか？

MAPはマニホールド圧力を測定し、MAFはエンジンに入る空気の質量を測定します。どちらもECUにデータを提供します。

4. MAPセンサーはいつ交換すべきですか？

エラ―コードが表示されたり、性能に問題が生じた場合は、センサーを交換する必要があります。

5. マニホールド絶対圧センサーの故障コードをどのように診断しますか？

OBD-IIスキャナーを使用してエラ―コードを読み取り、マルチメーターでテストしてセンサーが故障しているか確認します。

6. MAPセンサーがエンジンの性能に与える影響はどの程度ですか？

故障したセンサーは、空燃比に影響を与え、出力の低下、燃費の悪化、排出ガスの増加を引き起こします。

7. 故障したMAPセンサーを長期間使用した場合の影響は何ですか？

故障したセンサーを長期間使用すると、触媒コンバーターにダメージを与え、エンジンの摩耗が増加し、高額な修理費用が発生する可能性があります。

8. 車両モデルに合わせた適切なセンサーマップの選び方は？

車両のメーカー、モデル、エンジン仕様に合わせてセンサーを選択し、最適な性能を確保します。

9. MAPセンサーをマルチメーターでテストできますか？

エンジンの異なる状態で電圧を測定し、仕様と比較して実用性を確認します。
